這不是“把標簽貼上去就萬事大吉”的故事。生產線講究節拍、環境和口徑統一，標簽只是其中一枚螺絲釘。把它放對位置，線就順；放錯，問題像雪片一樣飛來。

一、線體地圖：一張標簽的“旅程”

入口：貼標/寫碼，建立編碼規則與批次、工單、物料號的綁定。

工位間：在每個關鍵讀點確認“到站—完工—離站”，把節拍錨在工藝上，而不是錨在“有沒有讀到一次”上。

緩沖區/周轉：用托盤/治具上的標簽承載身份，避免在半成品上反復貼撕。

出廠：轉換為箱/棧板級身份，減少單件級的數據洪流，便于倉運銜接。

這條“旅程”決定策略：?jiǎn)渭?jí)、治具級、批次級三種粒度混用，而不是一刀切。

三、三種常見用法，優先級別別倒置

A. 治具級（載具/托盤）

適用：金屬多、油污重、高溫工藝（沖壓、噴涂、熱處理）。

優點：耐受力強、可重復使用、總擁有成本低。

要點：治具ID與單件映射在MES里維護，換載具時必須有“解綁/換綁”動作。

B. 單件級

適用：多SKU混線、序列化追溯（3C、小家電、醫療器械）。

優點：顆粒度最細，返修與售后定位最清晰。

限制：金屬/液體影響顯著，貼標位與天線極化必須成對設計。

C. 批次/箱級

適用：灌裝、食品、化妝品等高速線。

優點：讀窗短、吞吐高；在通道/隧道式讀區一次過檢。

限制：單瓶/單件追溯弱，需要在裝箱環節補齊父子關系。

三、四條硬約束：物理、節拍、成本、治理

1、物理層

金屬/液體：UHF易受影響；金屬件用抗金屬或陶瓷封裝，液體類改箱級或考慮HF近場。

極化與方向：讀區盡量讓RFID標簽與天線極化一致；無法保證時使用圓極化天線。

屏蔽與串?dāng)_：高速線優先用屏蔽倉/導向板，縮小讀區“視野”，避免隔壁工位串讀。

環境耐受：噴涂/烘烤前移除單件標，保留治具標；>150℃請直接上耐高溫封裝或換策略。

2、節拍匹配

計算很樸素：讀窗時間 = 覆蓋長度 L ÷ 線速 v。

若 L=300mm，v=1.5m/s，則讀窗≈0.2s；讀到3次以上才穩，等價需要≥0.2×3=0.6s 的“被看見”時長。

不夠怎么辦？拉長讀區（多天線串聯）、在工位短暫停靠（光電+PLC短剎）、加二次確認點（前后各一處）。

3、成本賬

一次性紙標便宜，但貼在不適合的場景就是“高漏讀+高返工”。

可回收治具標單價高，但攤到壽命周期，往往更省。

預算別只看“標簽單價”，把工裝改造、維護、返工停線也算進去。

4、數據治理

統一編碼：SGTIN/SSCC/自定義序列段三選一，別混。

冪等：事件ID = 設備ID + 標簽ID + 時間窗，系統去重再入庫。

口徑：到站與完工分兩類事件，別用“一次讀到就算過工位”的偷懶口徑。

四、三個場景，直說做法

場景一：飲料灌裝（高速+液體）

做法：箱級/棧板級為主。貼標位置在箱體外側，過隧道讀區生成父子關系；單瓶不貼。

讀區：隧道內襯吸波材料，圓極化天線四角布置；輸送速度恒定。

驗收線：箱級識別率 ≥99.8%，一次通過時延 ≤2s；父子關系缺失率 ≤0.2%。

場景二：沖壓-涂裝（高溫+金屬）

做法：治具標。治具入站讀ID，MES拉取本批料明細；噴涂前“解綁”，烘烤后“再綁”。

備注：噴室外設屏蔽讀窗，避免在霧化區亂讀。烘道入口不設讀點，保護天線與讀頭壽命。

驗收線：治具到離站漏讀 ≤0.5%，誤讀（串治具）≤0.1%。

場景三：3C裝配（多SKU混線）

做法：單件標+近場讀頭配合光電觸發。關鍵工位（主板寫號、老化測試、整機封箱）必讀。

貼位：非金屬窗口，靠邊緣且保持與天線面平；必要時加薄型隔離墊。

驗收線：關鍵工位讀寫成功率 ≥99.5%，前后工序一致性（同一序列的軌跡閉環率）≥99%。

五、“什么時候不用它”：一個文本版決策樹

線速>2m/s 且無法停靠 → 改箱/治具級或用視覺/條碼。

工件金屬占比高且空間狹小 → 只在治具留標，工件不貼。

單價極低、只需批次可追溯 → 批次/箱級即可。

需要寫入大塊工藝參數 → UHF不合適，HF/NFC近場更穩。

讀區無改造權限、串?dāng)_不可控 → 加屏蔽/導向板優先于“加大功率”。

六、常見“翻車”瞬間與止損辦法

同一工位讀到好幾百條：關掉常開輪詢，改光電觸發+時間窗合并。

隔壁工位的也被算進來了：做側向屏蔽，并把鄰近讀窗錯時（占空比/頻點錯開）。

噴涂后全失聯：你把單件標帶進烘道了。改治具標，或噴前解綁。

ERP里一物多碼：寫碼規則失控。把寫碼工位變成必經“閘門”，不合規不放行。

越拉功率越亂讀：讀區沒邊界。先控空間，再談功率。

七、調試小清單

讀窗時序圖：光電觸發→PLC握手→讀→反饋→放行，時間軸畫清楚。

天線與極化：逐天線打點，保留讀距與角度曲線。

樣本覆蓋：金屬/塑料/液體各挑10種樣件做AB貼位測試。

邊緣策略：去重窗口300–800ms、最小重發間隔2–5s，異常進隊列。

回歸標準：每次固件/參數變更后，按相同樣本跑一遍基線用例。

八、與“非RFID”的協同姿勢

視覺/二維碼：高速、定位準；但序列化防偽弱。

稱重/激光尺：做缺件與混裝判斷；與標簽身份互證。

PLC計數/光電門：提供“到站事實”，標簽提供“是誰”。

邊緣網關：把上述所有感知在本地做一次融合，減少上層系統受噪聲干擾。

九、驗收口徑

關鍵讀點識別率、串讀率、重復事件去重率、事件到達延時P95、軌跡閉環率。

指標按工位與班次維度出數；任何“全線平均值”一律不當驗收依據。

結論

RFID的長處是把“誰在何處、何時到過”這件事說清楚。它不負責看外觀、不擅長承受極端環境、也不該硬頂高速節拍；該讓位時就讓位。把粒度選對（治具/單件/箱級）、把讀窗與節拍配齊、把數據口徑說準，標簽就能成為生產線里最穩定的“會說話的工裝”。其他時候，用組合拳。

相關產品

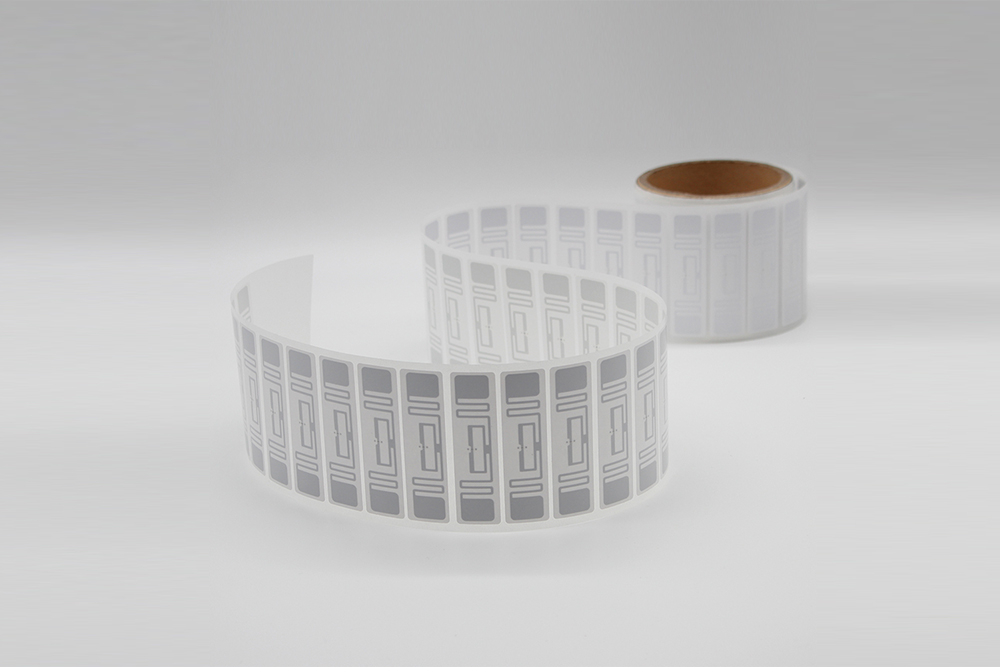

CK-BQ7320 超高頻資產標簽

詳細信息

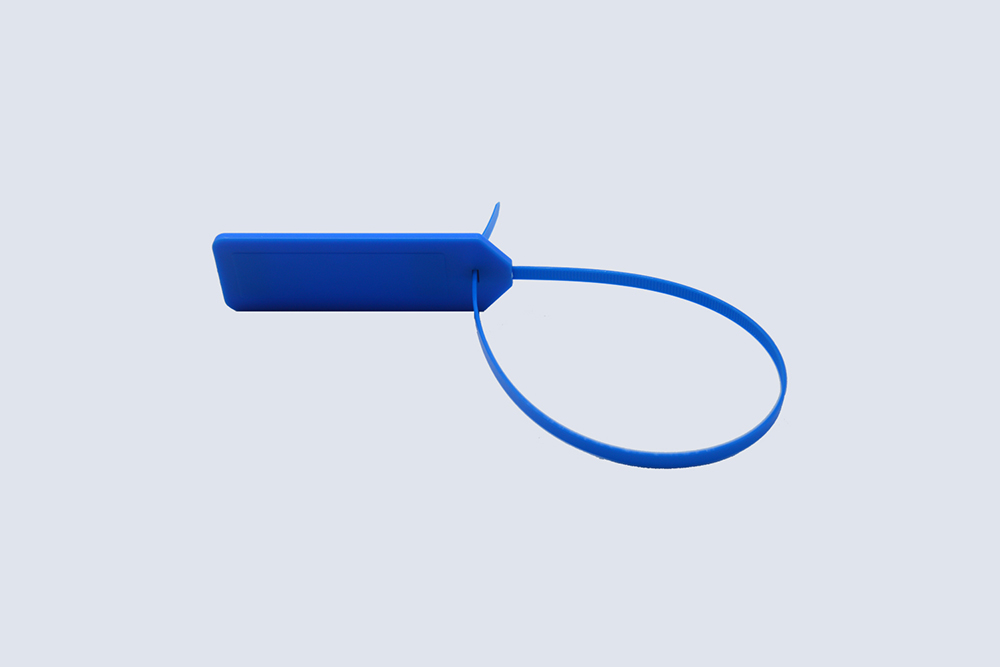

CK-?BQ8828 RFID扎帶標簽

詳細信息

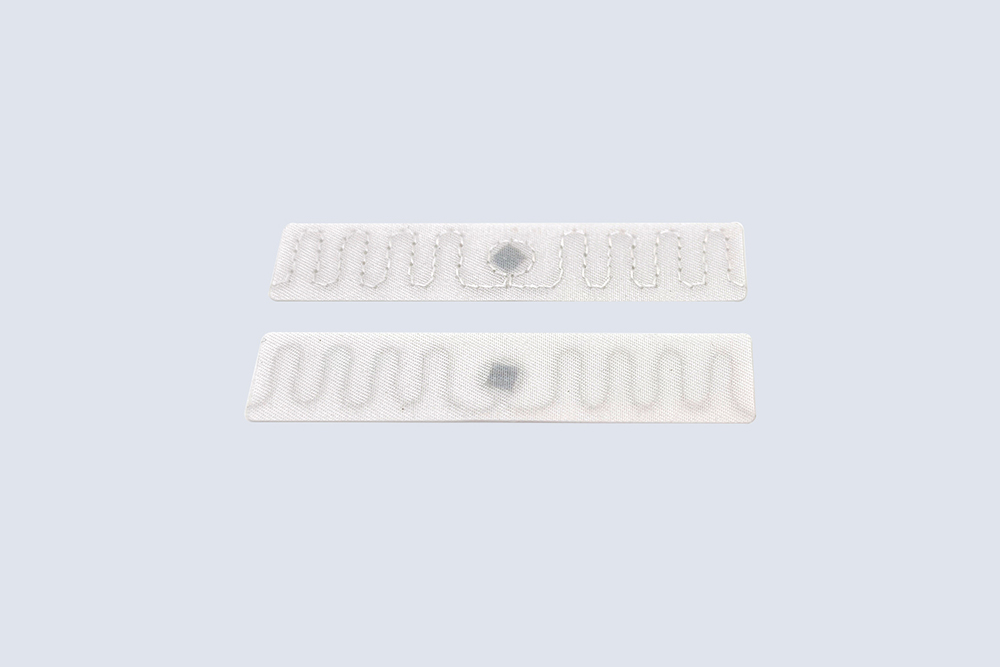

CK-BQ7015 RFID洗滌標簽

詳細信息

CK-BQ12507 RFID圖書標簽

詳細信息

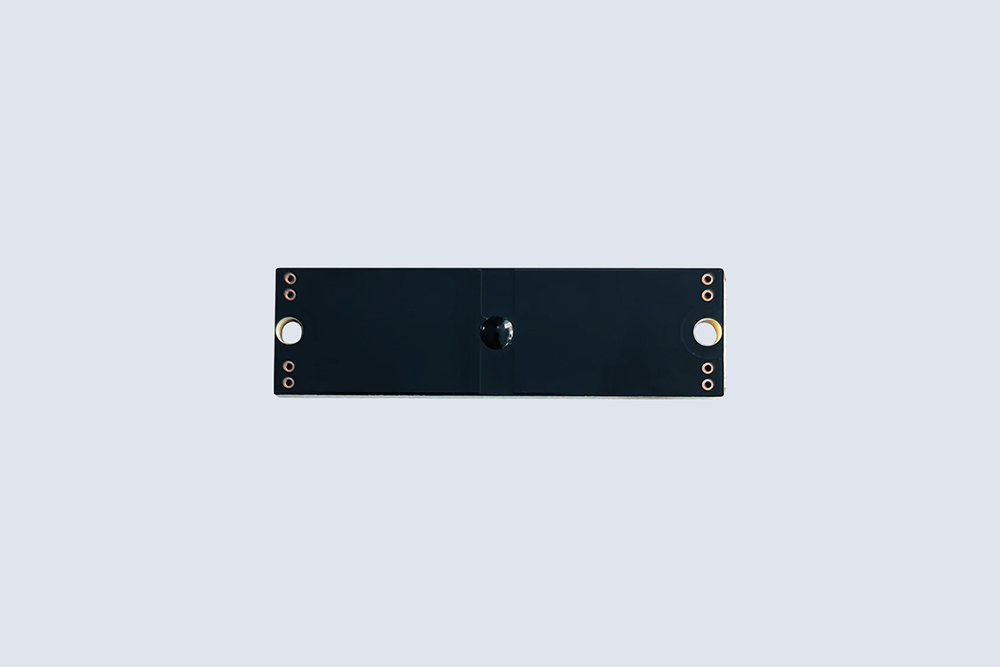

CK-BQ7020 抗金屬標簽

詳細信息

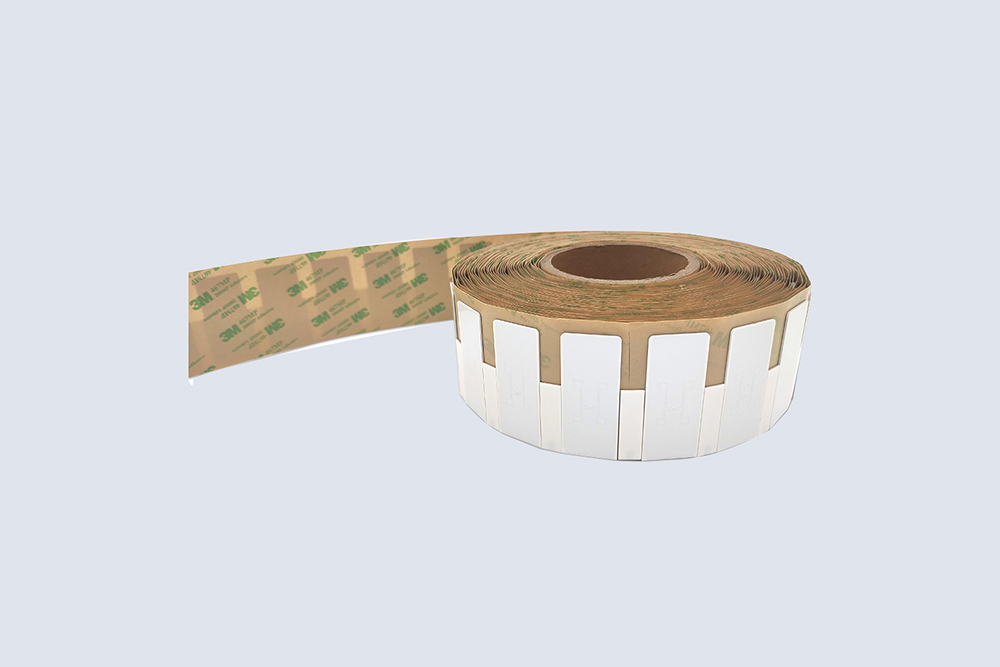

CK-BQ6025 柔性抗金屬標簽
