電纜和電纜連接器是做什么的？

同軸電纜是RFID讀卡器與天線之間的關鍵連接。它們也可用于連接輔助設備，如天線集線器和多路復用器，在某些應用中。同軸電纜是由金屬和橡膠絕緣的銅芯組成的能量導體。RFID讀卡器產生的能量通過讀卡器的天線端口，進入第一個連接器，再穿過電纜，再從另一個連接器輸出，最終進入天線。電纜絕緣越好，過程中能量損失越少。[想了解更多關于系統中的RFID能量流動，請閱讀：射頻物理學：RFID系統中的能量如何流動]。

同軸電纜的組成部分

電纜只有一個任務——傳遞能量;但同樣重要的是，電纜必須合理建造以抵御潛在能量損失。能量損失在每個系統中都會發生;關鍵是要理解電纜是如何丟失的，以便對抗它。

同軸電纜由三個部分組成，了解這些部分對于選擇適合應用的電纜非常重要。

長度——電纜越長，能量傳播距離越遠。沒有天線線纜是完全絕緣的;所以，能量傳播得越遠，損失的能量就越多。在某些應用中，由于應用的特殊性質，讀卡器距離天線更遠。如果必須使用長電纜，使用相應程度的絕緣層以應對損耗非常重要。

絕緣等級——絕緣等級越高，電纜越粗、保護越好。UHF同軸電纜最常用的額定值是195系列、240系列和400系列。較粗且絕緣性強的電纜缺點是電纜較不柔軟，且在狹窄空間中可能難以定位。

連接器——連接器位于電纜的兩端，其類型由應用中使用的讀卡器和天線上的連接器決定。接下來，本指南將介紹哪些類型的連接器彼此兼容。

電纜損耗的確定

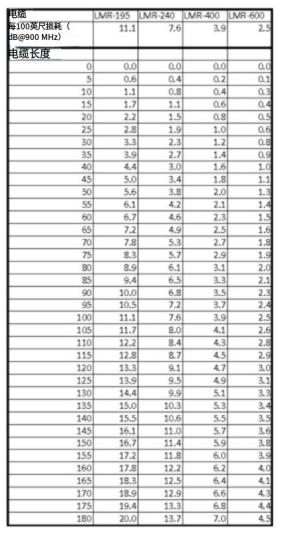

電纜損耗是指電纜損失的電力量，由絕緣等級和電纜長度決定。對于需要最大功率運行以實現長距離讀取或高速跟蹤的應用，讀卡器的發射功率、電纜損耗和天線增益將發揮關鍵作用。下面是一張按長度劃分的電纜損耗圖表，適用于每種絕緣等級。這張圖表顯示了兩者之間的相關性，以便在電纜需要加長時，可以使用更高的絕緣額定來抵消損耗。

*值得注意的是，功率是以分貝刻度測量的，每減少3 dB，功率減半。降低6 dB的功率設置只剩25%，依此類推。同樣，每增加3 dB，發射功率就翻倍。

如果應用無法達到預期的讀取范圍，讀取器和電纜損耗可以很容易地計算和調整。如果應用從電纜中損失過多能量，可以考慮縮短電纜長度和/或提高絕緣額定值，以確保天線接收更多能量。

為了輕松計算RFID天線接收的功率，請參見下方公式。

發射功率（dBm）- 電纜損耗（dB）= 天線輸入

此外，如果進入天線的功率不足，可以使用增益更高的天線。為了計算天線處的總系統功率輸出，可以使用以下公式：

發射功率（dBm）- 電纜損耗（dB）+ 天線增益（dB）= 系統輸出

30 dBm – 3 dB + 6 dB = 33 dBm

請注意，大多數區域限制了天線點的總功率輸出。例如，FCC規定總功率輸出限制為4瓦或36 dBm。務必核實您所在地區的法規，確保系統符合規定。

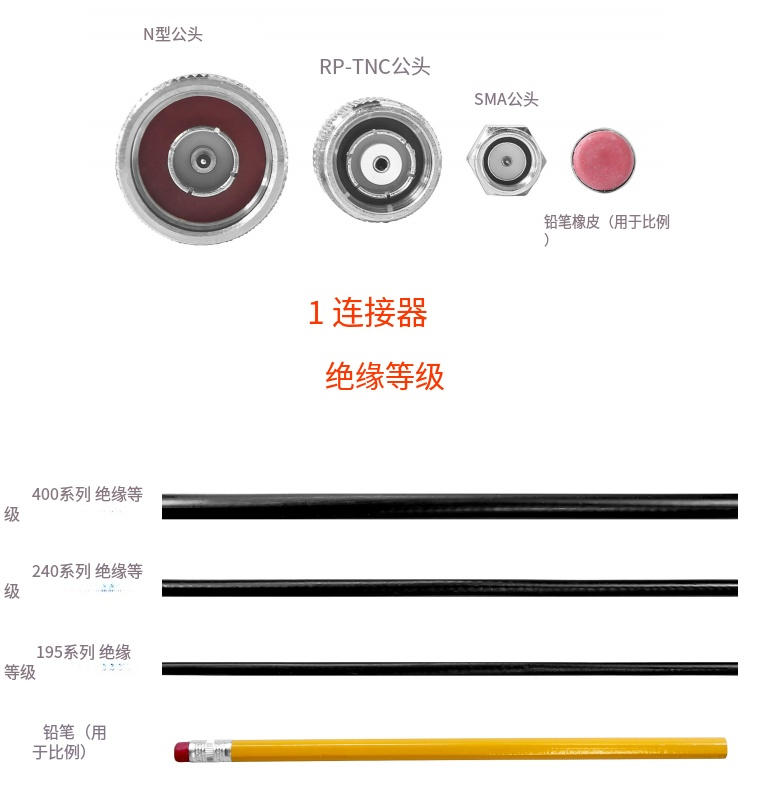

尺寸比較

同軸電纜連接

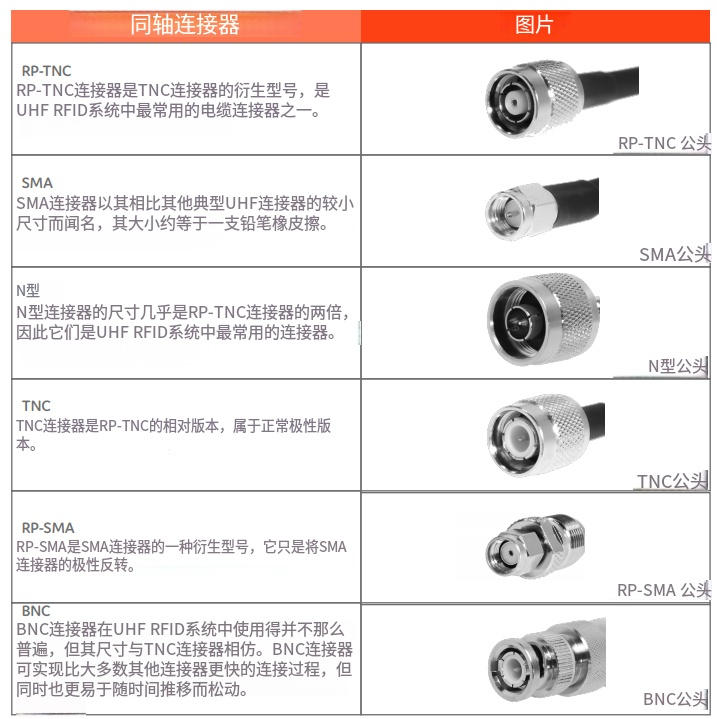

在RFID系統中，將天線連接到讀卡器并不難，但購買能夠連接硬件的正確電纜則可能非常繁瑣。可以使用多種類型的電纜連接器，每種都由硬件上的連接器決定。下圖介紹了最受歡迎的同軸連接器類型，并介紹了每種類型的簡要信息。

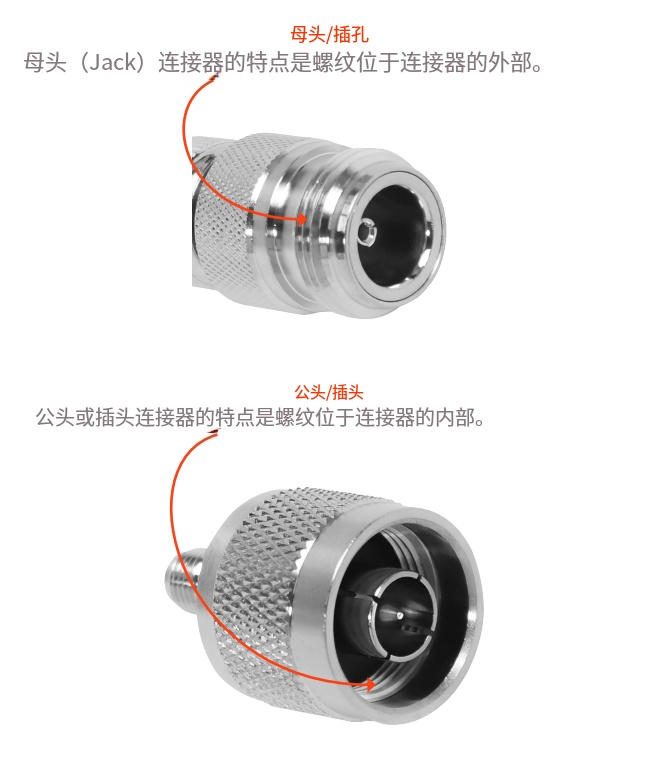

線索（男性與女性）

在同軸電纜連接器或適配器上，螺紋要么位于連接器的外側，要么位于連接器的內側。每種類型的連接器都用兩個術語：

中心引腳（正常極性與反極性）

同軸連接器的中心引腳是導電射頻能量的元件，也是識別其類型及兼容條件的關鍵之一。連接器的中心針腳有兩種選擇，普通極性或反極性。

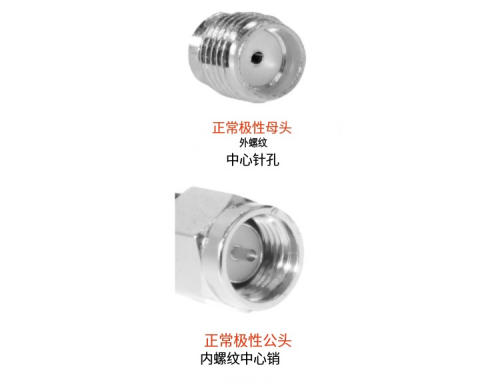

正態極性

示例包括：TNC、SMA、N-TYPE、BNC

母頭/插孔——普通母頭插頭的螺紋在外側，中間有一個孔用于接納公頭/插頭的中心針腳。

公頭/插頭——公頭/插頭的螺紋在內側，中間有一個金屬銷釘，可以插入母頭/插孔連接器。

主要要點：正常極性=中心引腳位于公中連接器。

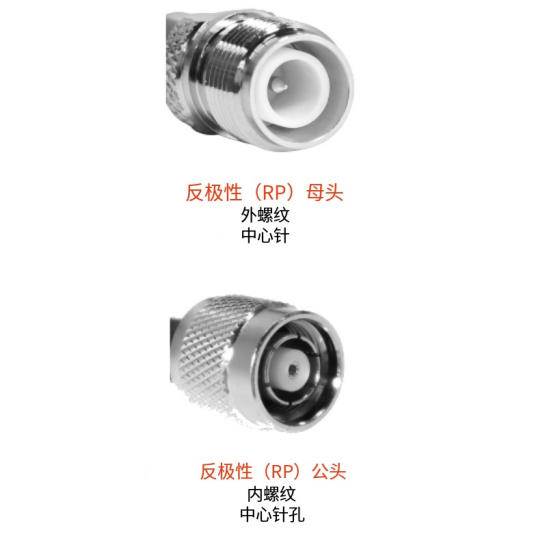

反向（RP）極性

例如：RP-TNC、RP-SMA

母頭/插孔——反極性母頭/插孔連接器外側仍有螺紋，但由于極性反轉，中心針腳位于連接器內側。

公頭/插頭——反極性公頭/插頭內側仍有螺紋，但由于極性反轉，孔位于連接器內側。

主要要點：反極性=中心引腳位于母連接器中。

換乘

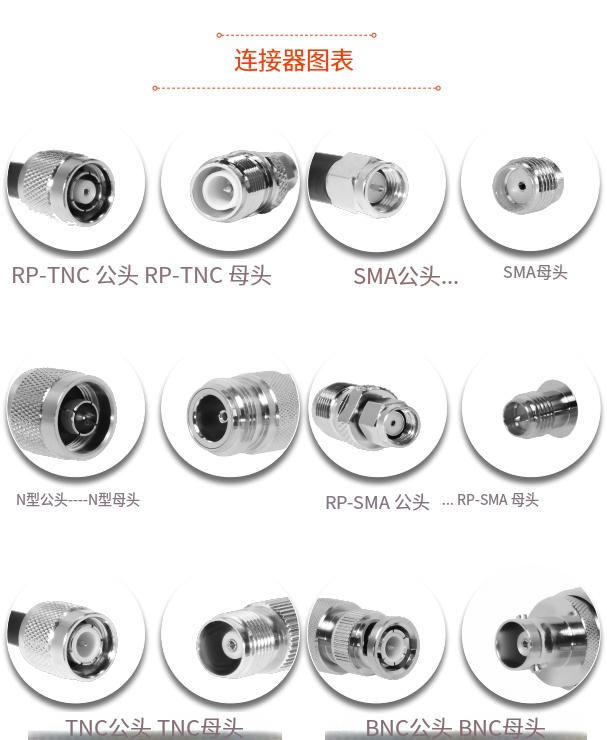

確保兩個連接器能夠正確連接并按預期工作，有時會是一項令人困惑且繁瑣的任務。例如，如果RFID讀卡器配備了RP-TNC母頭連接器，它應該連接到RP-TNC公頭、TNC母頭還是TNC公頭？這四種類型名稱和尺寸相似，訂購錯誤類型可能會給項目帶來數天的延誤。以下是一些遵循的規則，以及一個簡化流程的視覺連接指南。

規則#1——相似類型會連接。

示例：TNC連接到TNC;SMA

規則#2——相似極性相連。

示例：RP-SMA連接到RP-SMA;;RP-TNC 連接到 RP-TNC

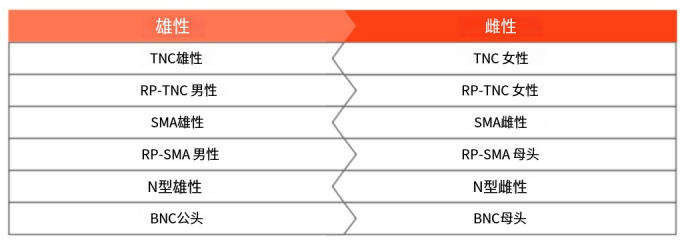

規則#3——異性/線性類型會連接。

示例：SMA雄性連接SMA雌性，RP-TNC雄性連接RP-TNC雌性

適配器用于連接任意兩個本應不兼容的同軸連接器。有兩種情況下可能需要同軸適配器：

1. 如果電纜上的一個或兩個連接器與RFID讀卡器或天線不兼容，購買錯誤連接器的線纜很容易發生;不僅有些名字相似，照片中也相似。
2. 為了節省嘗試不同天線和讀卡器的費用。如果應用仍處于測試階段，可以購買多種天線和/或讀卡器進行實驗。與其購買多條不同連接器的線纜以匹配每個讀卡器/天線組合，不如購買一根線纜和幾種不同的適配器。這可以節省測試時間和費用。
